화학·재료·생명과학 논문에서 화합물 구조를 그려야 하는데 프로그램을 뭘 써야 할지 모르겠다면, 선택지는 사실상 셋으로 좁혀진다. 학계 표준인 ChemDraw, 무료로 쓸 수 있는 ChemSketch, 그리고 화학정보학·특허 분야에서 강세인 MarvinSketch다. 세 프로그램 모두 화학 구조를 그리고 IUPAC명이나 분자식으로 변환하는 기본기는 갖추고 있지만, 라이선스 비용, 학회지 제출 형식 호환성, 화학정보학 기능에서 갈린다. 이 글은 국내 화학·재료·생명과학 학위논문 작성 기준으로 세 프로그램을 비교하고, 학과·학회지별로 무엇을 골라야 하는지 정리한다. 화합물 정보의 공개 데이터베이스 활용은 화학·생물 논문 공개 데이터베이스 총정리에서, ACS 인용 형식은 화학 논문 ACS 인용 스타일에서 확인할 수 있다.

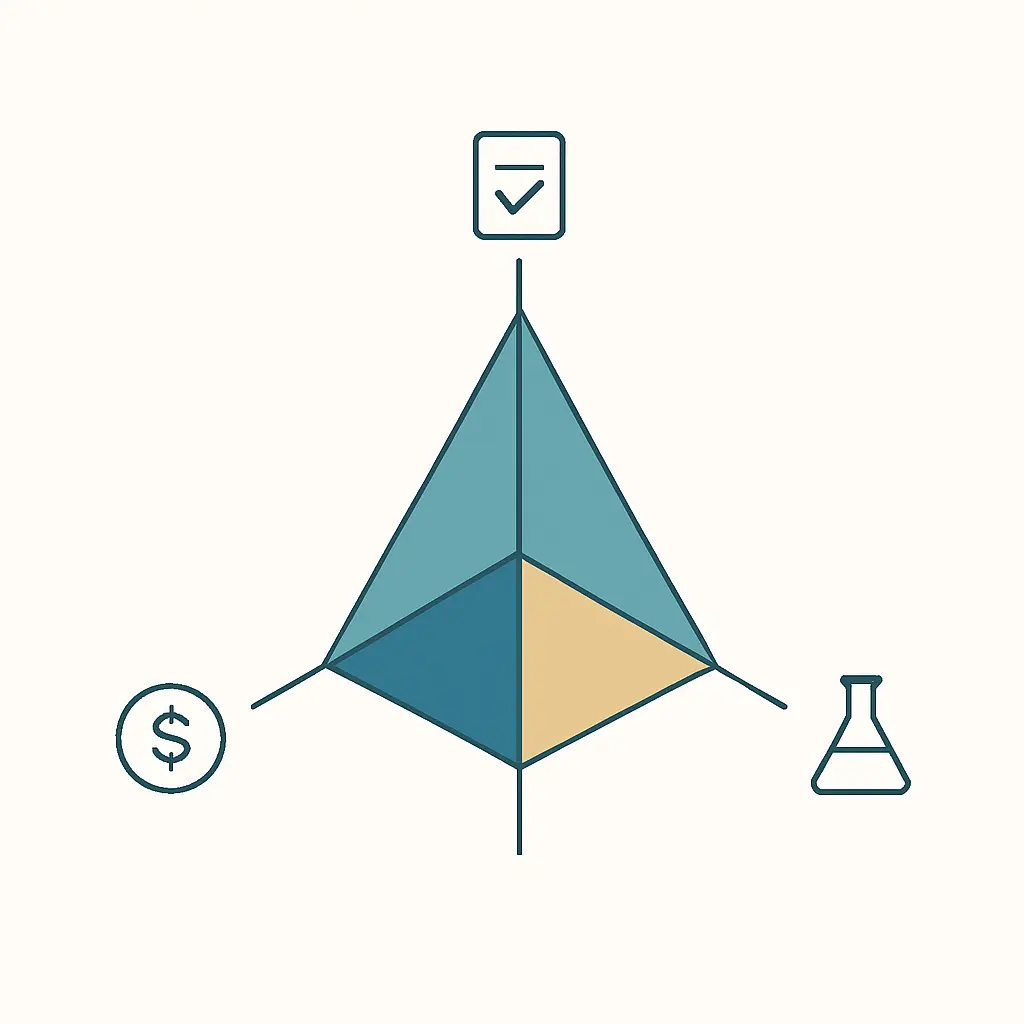

세 프로그램 한눈에 비교
ChemDraw(PerkinElmer/Revvity)는 화학 구조식 편집기의 사실상 표준이다. 대부분의 국내외 화학 학회지가 요구하는 구조식 스타일(결합 각도, 선 굵기, 원자 표기 규칙)이 ChemDraw의 기본 설정에 맞춰져 있어, 논문 투고 단계에서 형식 수정을 가장 적게 요구받는다. 다만 유료 라이선스이며, 개인 구매 시 비용이 상당하고 대학이 사이트 라이선스를 제공하는지가 접근성을 가른다. ChemSketch(ACD/Labs)는 무료 버전(Freeware)으로도 구조 그리기와 기본적인 이름 변환 기능을 제공해, 라이선스가 없는 학생이 첫 선택지로 삼기에 적합하다. 다만 고급 화학정보학 기능과 일부 내보내기 형식은 유료 버전에서만 열린다. MarvinSketch(ChemAxon)는 구조 편집 외에 pKa 예측, 호변이성질체 계산, 반응식 편집 같은 화학정보학 기능이 강점이며, 무료 라이선스가 학술 목적으로 비교적 관대하게 제공되어 특허 분석이나 계산화학을 겸하는 연구실에서 자주 쓰인다.
학회지 제출 형식과의 호환성
국내 대한화학회, 한국고분자학회 계열 학회지는 대부분 ChemDraw의 CDX 파일 또는 그에 준하는 벡터 형식(EPS, PDF)을 그림 제출 규격으로 명시한다. ChemSketch나 MarvinSketch로 그린 구조식도 같은 벡터 형식으로 내보내면 대부분 문제없이 통과하지만, 결합 길이와 폰트 크기가 ChemDraw 기본값과 미묘하게 달라 편집자가 재작업을 요청하는 경우가 있다. 이 문제를 피하려면 논문을 준비하는 학회지의 최근 게재 논문 그림을 몇 편 확인해 결합 길이, 원자 라벨 폰트 크기, 색상 사용 여부를 먼저 파악하고, 자신의 프로그램에서 같은 설정값을 맞춰 두는 것이 안전하다. 세 프로그램 모두 환경설정에서 결합 길이(bond length)와 폰트 크기를 학회지 표준값에 맞게 저장해 템플릿으로 재사용할 수 있다.
대학 라이선스 확인하는 법
ChemDraw는 국내 다수의 화학과·공과대학이 사이트 라이선스를 보유하고 있어, 학교 소프트웨어 포털이나 화학과 전산실 공지를 먼저 확인하면 무료로 쓸 수 있는 경우가 많다. 라이선스가 없다면 학과 사무실이나 지도교수 연구실에 문의해 기존에 확보된 그룹 라이선스가 있는지부터 확인한다. 개인 구매를 고려한다면 학생 할인가가 정가보다 크게 낮으므로, 학교 이메일로 가입하는 학생용 구독을 우선 검토한다. MarvinSketch의 학술용 무료 라이선스는 ChemAxon 홈페이지에서 학교 이메일로 신청하면 되고, 승인까지 며칠이 걸릴 수 있으므로 논문 작성 일정보다 미리 신청해 둔다.

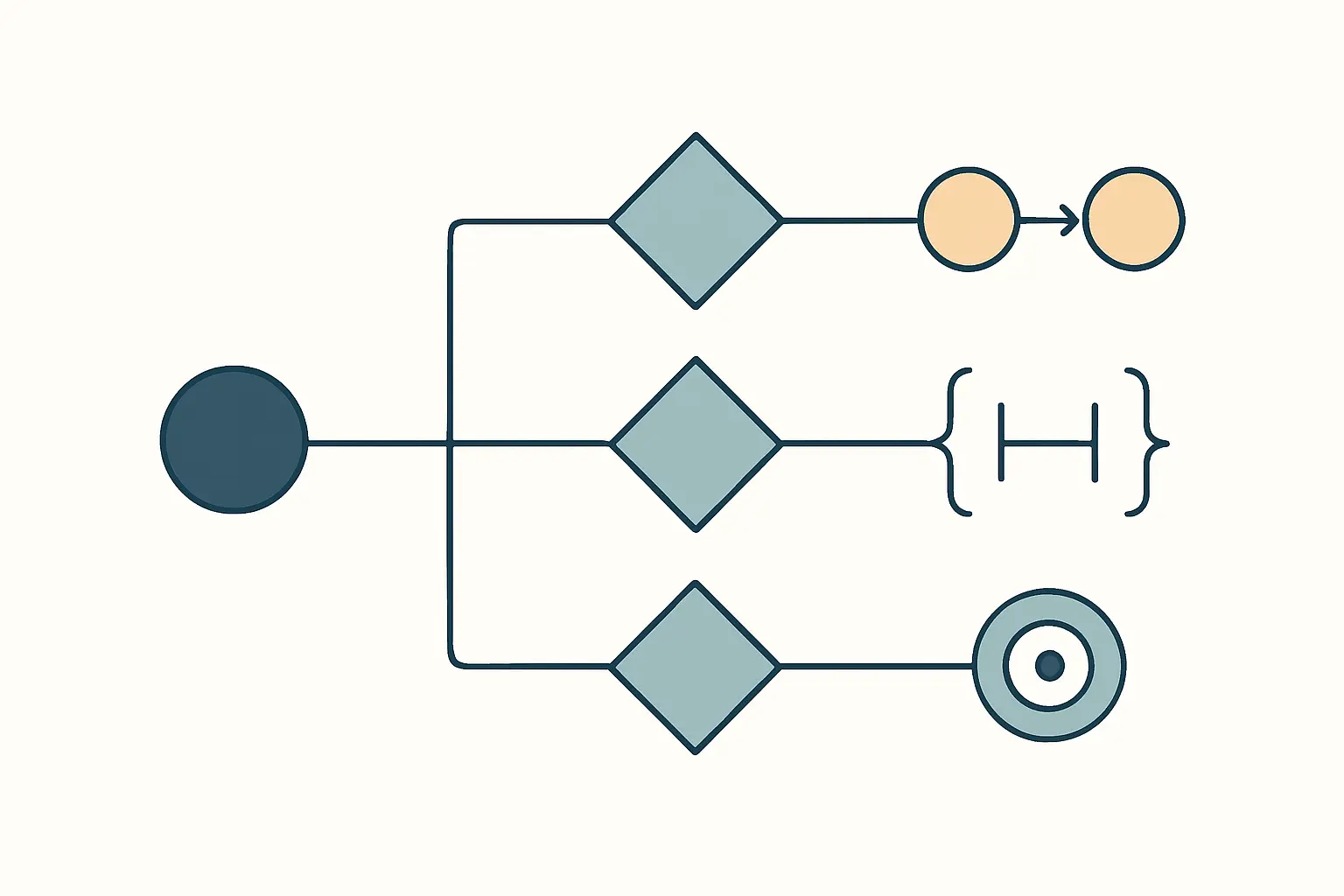

전공별로 갈리는 선택
유기화학·약화학처럼 합성 경로와 반응 메커니즘을 많이 그리는 전공은 ChemDraw의 반응 화살표·시약 표기 기능이 압도적으로 편리해 대부분 ChemDraw를 기본으로 쓴다. 재료화학·고분자화학처럼 반복 단위 구조와 중합체를 다룬다면 세 프로그램 모두 괄호·아래첨자 표기를 지원하지만, ChemDraw의 폴리머 그리기 도구가 가장 성숙해 있다. 계산화학이나 화학정보학, 신약 개발처럼 구조-활성 관계(SAR)나 가상 스크리닝을 다루는 연구실은 MarvinSketch나 그 확장 도구(JChem 등)를 연구실 표준으로 쓰는 경우가 많다. 생명과학 계열에서 대사물질이나 저분자 화합물을 다루는 논문이라면, 구조식 자체보다 PubChem이나 KEGG 같은 데이터베이스의 화합물 ID를 함께 병기하는 것이 관행이므로 그리기 도구 선택의 비중이 상대적으로 낮다.
가격 구조와 실제 지출 비교
세 프로그램의 비용 구조는 접근 방식 자체가 다르다. ChemDraw는 영구 라이선스나 연간 구독 형태로 판매되며, 개인 구매 시 상당한 비용이 들지만 대학 사이트 라이선스가 있다면 재학 중 무료로 쓸 수 있다. ChemSketch는 기본 기능이 영구 무료이고, 확장 화학정보학 기능이나 특정 파일 형식 내보내기가 필요할 때만 유료 버전(ChemSketch Suite)을 고려하면 된다. MarvinSketch는 학술 목적의 무료 라이선스를 개인 이메일 인증으로 제공하는 대신, 상업적 이용이나 서버 배포에는 별도 라이선스가 필요하다. 졸업 후에도 계속 화학 구조를 다룰 계획이라면(취업, 박사 진학) 재학 중 무료로 익숙해진 프로그램이 졸업 후 유료로 전환될 때의 비용까지 미리 고려해 두는 편이 좋다.
협업과 공동 저자 검토 과정
공동 저자나 지도교수와 구조식을 주고받으며 수정하는 과정에서는 파일 형식 호환성이 중요해진다. ChemDraw의 CDX 파일은 구조 정보를 온전히 보존해 다시 열어 편집할 수 있지만, 상대방도 ChemDraw가 있어야 편집이 가능하다. 편집이 필요 없고 확인만 필요하다면 PDF나 이미지로 공유하는 것으로 충분하다. 여러 연구실 구성원이 각기 다른 프로그램을 쓰는 경우, 논문 제출 직전에는 한 사람이 모든 구조식을 하나의 프로그램으로 재작업해 스타일을 통일하는 작업이 필요하며, 이 작업에 예상보다 시간이 걸리므로 제출 마감 최소 1~2주 전에 시작하는 것이 안전하다.
다른 통계·분석 도구와 함께 쓸 때
화학 구조 편집 프로그램은 통계 분석 프로그램과 별개로 쓰이지만, 정량적 구조-활성 관계(QSAR) 연구처럼 구조 정보를 통계 분석에 연결하는 경우 두 도구 사이의 자료 이동이 필요하다. 이런 경우 MarvinSketch나 ChemDraw에서 계산한 분자 기술자(descriptor) 값을 CSV로 내보내 R이나 SPSS에서 통계 처리하는 흐름이 일반적이다. 통계 프로그램 선택 자체가 아직 정해지지 않았다면 무료 통계 프로그램 비교에서 SPSS 없이도 논문 통계를 끝내는 방법을 확인할 수 있다.
구조식을 논문 본문에 삽입할 때 흔한 실수
구조식을 캡처(스크린샷)해서 붙여 넣으면 인쇄 시 해상도가 깨지는 경우가 흔하다. 세 프로그램 모두 벡터 형식(EPS, PDF, WMF)으로 내보내기를 지원하므로, 캡처 대신 벡터로 내보낸 뒤 삽입하면 어떤 배율로 인쇄해도 선명하게 유지된다. 또 다른 흔한 실수는 논문 전체에서 결합 길이와 폰트 크기를 통일하지 않는 것이다. 여러 화합물을 각기 다른 시점에 그리다 보면 프로그램 기본값이 미묘하게 달라져, 나란히 배치했을 때 크기가 들쭉날쭉해 보인다. 논문 작성을 시작하기 전에 템플릿 파일 하나를 만들어 모든 구조식을 그 템플릿에서 파생시키면 이 문제를 예방할 수 있다.
IUPAC명 변환 기능을 그대로 믿어도 되나요
세 프로그램 모두 구조에서 이름으로(Structure to Name), 이름에서 구조로(Name to Structure) 변환 기능을 제공하지만, 복잡한 다환 화합물이나 입체이성질체에서는 오류가 종종 발생한다. 변환된 이름을 논문에 그대로 쓰기 전에 PubChem이나 CAS 데이터베이스에서 같은 구조로 검색해 공식 명명과 대조하는 검증 절차를 거치는 것이 안전하다. 특히 R/S 입체 표기나 E/Z 이성질체 표기는 자동 변환기가 놓치는 경우가 있어, 학회지 심사에서 지적받는 흔한 사례 중 하나다.
원소·동위원소 표기와 특수기호를 다룰 때
동위원소 표지 화합물(예: 중수소 치환체, 방사성 동위원소)을 다루는 논문이라면 원소 기호 위 첨자·아래 첨자 표기가 정확해야 하며, 세 프로그램 모두 원소 기호 입력 시 동위원소 질량수를 지정하는 별도 메뉴를 제공한다. 특수기호(그리스 문자 델타, 파이 결합 표기, 부분 전하 기호)도 화학 논문에서 자주 쓰이는데, 프로그램마다 특수문자 팔레트의 위치가 달라 처음에는 찾는 데 시간이 걸린다. 자주 쓰는 특수기호는 즐겨찾기나 사용자 정의 단축키로 등록해 두면 반복 작업 시간을 크게 줄일 수 있다.
표절 검사 시스템은 구조식도 검사하나요
대부분의 표절 검사 시스템은 텍스트 유사도를 검사하도록 설계되어 있어 화학 구조식 이미지 자체를 대조하지는 못한다. 다만 구조식 아래 붙는 화합물 설명 문장이나 실험 절차 서술은 일반 텍스트와 동일하게 검사 대상이 되며, 선행 논문의 실험 절차 문장을 구조만 바꿔 그대로 옮기면 유사도가 높게 나온다. 화합물 명명이나 물성값 자체는 표절 판정의 대상이 아니지만, 그 값을 서술하는 문장은 자신의 언어로 다시 쓰는 것이 원칙이다.
학습 곡선과 처음 배우는 사람에게 맞는 순서
세 프로그램의 기본 구조 그리기 인터페이스는 크게 다르지 않아, 하나를 익히면 다른 프로그램으로 옮기는 데 오래 걸리지 않는다. 처음 화학 구조 편집을 배운다면 ChemSketch로 기본 결합·고리·작용기 그리기에 익숙해진 뒤, 학회지 제출이 임박했을 때 ChemDraw로 넘어가는 순서를 권한다. 대부분의 학과가 학부·대학원 초기 실습에서 무료 도구를 먼저 쓰게 하는 이유도 여기에 있다. 반응 메커니즘의 화살표 표기(전자 이동, 호모리틱·헤테로리틱 결합 파괴)처럼 고급 표기법은 프로그램마다 메뉴 위치가 달라 처음에는 헤매기 쉬우므로, 지도교수나 선배가 실제로 논문에 쓴 파일을 하나 받아 그 설정을 그대로 따라 해보는 것이 가장 빠른 학습법이다.
3차원 구조와 분자 모델링이 필요하다면
세 프로그램 모두 2차원 구조식 편집이 주력이며, 단백질-리간드 결합이나 3차원 형태를 시각화하려면 별도의 분자 시각화 도구(PyMOL, Chimera, Avogadro 등)가 필요하다. ChemDraw와 MarvinSketch는 그린 2차원 구조를 간단한 3차원 형태로 변환하는 기능을 내장하고 있어 대략적인 형태 확인에는 충분하지만, 논문에 실을 정밀한 3차원 렌더링(단백질 결합 부위, 표면 전하 분포 등)은 전용 도구로 별도 작업하는 것이 일반적이다. 이 경우 2차원 구조식과 3차원 시각화 두 가지 소프트웨어 환경을 병행하게 되므로, 화합물 식별 정보(SMILES, InChI 등)를 두 프로그램 사이에서 일관되게 유지하는 것이 결과의 정합성을 지키는 핵심이다.
실험이 계획대로 되지 않아 구조를 다시 그려야 할 때
합성이 예상과 다른 부산물을 만들거나 목표 화합물이 얻어지지 않았을 때도, 실제로 얻은 화합물의 구조를 정확히 그려 결과 절에 정직하게 보고하는 것이 원칙이다. 목표 구조와 실제로 확인된 구조를 나란히 배치해 무엇이 왜 다르게 나왔는지 논의하는 구성은 국내 화학 학위논문 결과 장에서 흔히 쓰인다. 실험 결과가 예상과 다를 때 이를 어떻게 정직하게 서술할지의 일반 원칙은 실험이 실패했거나 재현이 안 됐을 때 FAQ에서 확인할 수 있다.
자주 묻는 질문
ChemDraw 학생 라이선스는 얼마나 하나요?
정가보다 크게 할인된 학생용 구독 상품이 있으며, 정확한 가격은 시기와 판매처에 따라 달라지므로 PerkinElmer/Revvity 공식 판매처나 학교 소프트웨어 포털에서 최신 가격을 확인하는 것이 정확합니다.
ChemSketch 무료 버전으로 학위논문을 다 끝낼 수 있나요?
구조 그리기와 기본 명명 기능만 필요하다면 대부분 가능합니다. 다만 특정 학회지가 요구하는 파일 형식이나 고급 화학정보학 기능이 필요하다면 유료 버전이나 다른 프로그램을 함께 검토해야 합니다.
세 프로그램에서 그린 파일을 서로 열 수 있나요?
완전히 호환되지는 않습니다. MOL이나 SDF처럼 공통 화학 파일 형식으로 내보내면 대부분의 프로그램에서 다시 열리지만, 프로그램 고유의 레이아웃이나 주석은 손실될 수 있습니다.
모바일이나 태블릿에서도 구조식을 그릴 수 있나요?
세 프로그램 모두 데스크톱 버전이 주력이지만, ChemDraw는 iPad용 애플리케이션을 별도로 제공해 이동 중 초안을 그리는 용도로 쓸 수 있습니다. 다만 논문에 최종적으로 싣는 정밀한 구조식은 데스크톱 버전에서 마무리하는 것이 안전합니다.
연구실을 옮기면 그동안 그린 구조식 파일을 계속 쓸 수 있나요?
파일 자체는 개인 소유이므로 계속 쓸 수 있지만, 연구실이 보유한 그룹 라이선스로 프로그램을 열람했다면 소속이 바뀐 뒤에는 그 라이선스로 파일을 다시 열지 못할 수 있습니다. MOL, SDF 같은 표준 형식으로도 함께 백업해 두면 프로그램이 바뀌어도 구조 정보 자체는 잃지 않습니다.
졸업논문 심사 이후, 학회지 투고까지 이어질 때
학위논문에 실은 구조식을 그대로 학회지 투고용 원고에 재사용하는 경우가 많은데, 학위논문 양식과 학회지 양식의 그림 규격(해상도, 크기, 색상 사용 여부)이 다른 경우가 흔하다. 학위논문 제출용으로는 해상도가 낮아도 통과되지만, 학회지는 대부분 300dpi 이상의 고해상도 벡터 파일을 요구한다. 나중에 학회지에 투고할 계획이 있다면 학위논문 작성 단계에서부터 고해상도 원본 파일을 별도로 보관해 두는 습관이 재작업 시간을 크게 줄여 준다.
정리
ChemDraw는 학회지 호환성과 반응식 표현력에서, ChemSketch는 비용 없이 시작하기에, MarvinSketch는 화학정보학 기능이 필요할 때 강점을 갖는다. 오늘 할 일은 자신이 투고할 학회지의 최근 논문 그림을 서너 편 열어 구조식 스타일을 확인하고, 대학이 제공하는 라이선스가 있는지 학교 포털에서 검색해 보는 것이다. 라이선스가 확인되면 그 즉시 결합 길이와 폰트 크기를 학회지 표준값으로 맞춘 템플릿 파일부터 하나 만들어 두면, 이후 그리는 모든 구조식이 같은 스타일로 통일된다.
